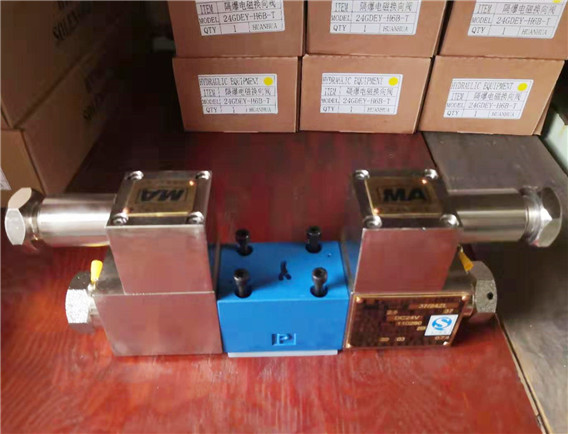

批量供应电磁换向阀34GDEY-H16B-T防爆隔电磁阀

GD6通径系列隔爆电磁换向阀

概述：

1、本产品设计制造符合GB3836.1-2000《烟炸性环境用防爆电气设备通用要求》和GB3836. 2 -2000《爆炸性环境用防爆电气设备隔爆电气设备"d")及有关标准。产品和技术条件经防爆检验单位审定通过.井颂发防爆合格证和安全标志证。

2、电气装置采用了严格控制防爆措施，接线盒的进展具有密封可靠。接线方便的优点。   15689789708

3.本产品为板式连接型，其安装连接尺寸符合GB2514- 2000《四油口板式液压方向控制阀安装面》的标准。

用途：

本GD系列隔爆换向阀适用于防爆要求场合(如煤矿、石油、冶金、化工和工厂内存在A. B. C级-包含T1. T2、T3、T4组的可燃性气体，蒸汽与空气形成的爆炸性混合物)的液压系统中作方向控制用。

电磁阀是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

电磁阀工作原理

电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源、1个排孔(一般安装一 个消声 器,如果不怕噪音的话也可以不装。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔分别提供给目标设备的一正-反动作的气源、1个正动作排气孔和1个反动作排气孔安装消声器)。对于小型自动控制设备，气管-般选用8~12mm的工业胶气管。在电气上来说,两位三通电磁阀-般为单电控即单线圈)，两位五通电磁阀-般为双电控即双线圈)。线圈电压等级一般采用DC24V、AC220V 等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三通电磁阀动作原理: 给线圈通电，气路接通，线圈一旦断电,气路就会断开，这相当于点动”。常开型两位三 通单电控电磁阀动作原理:给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是点动”。两位五通双电控电磁阀动作原理:给正动作线圈通电，则正动作气路接通正动作出气孔有气，即使给正动作线圈断电后正动作气路仍然是接通的，将会-直维持到给反动作线圈通 电为止。给反动作线圈通电,则反动作气路接通(反动作出气孔有气，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于自锁"。基于两位 五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
